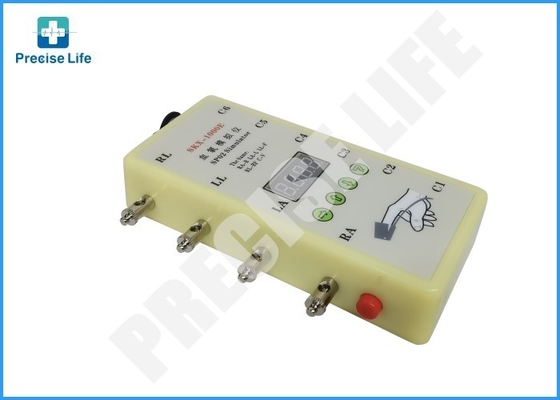

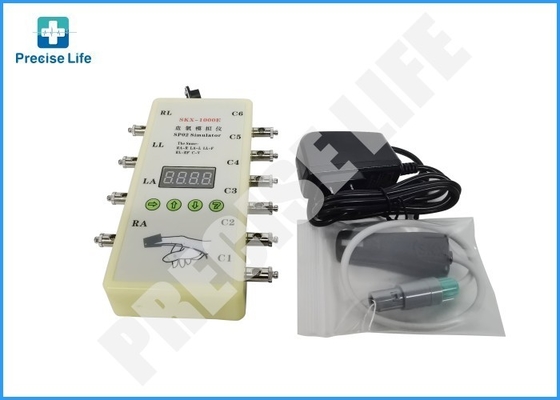

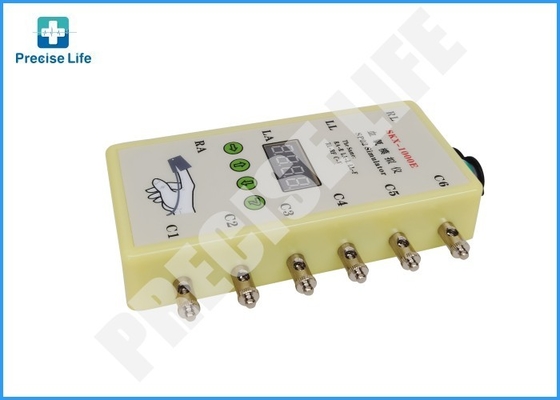

ECG SPO2 মেডিকেল সিমুলেটর 10 সীসা, মেডিকেল সিমুলেশন সরঞ্জাম

ইসিজি সিমুলেটর ফাংশন সহ SpO2 মেডিকেল সিমুলেটর SpO2 সিমুলেটর 10 লিড সহ

SpO2 ফাংশন পরিচিতি:

ইসিজি ফাংশন পরিচিতি:


ওয়েভফর্ম কোড পরিচিতি:

1. অক্সিজেনের স্যাচুরেশন মান, সিমুলেটরের SpO2 হার সেট করুন;
2. পালস রেট মান, সিমুলেটরের পালস রেট মান সেট করুন;
3. অক্সিজেনের স্যাচুরেশনের ডেটা কার্ভ নির্বাচন করুন;
4. সাধারণ ইসিজি ওয়েভফর্ম, 12-লিড বিভিন্ন রেঞ্জ এবং টাইপের সিনক্রোনাস ওয়েভফর্ম;
5. প্লাস-মাইনাস ট্রায়াঙ্গুলার ওয়েভফর্ম;
6. স্কয়ার ওয়েভ, স্ক্যান স্পিড পরিমাপের জন্য স্কয়ার ওয়েভ ব্যবহার করা হয়েছে;
7. সাইনুসয়েডাল ওয়েভ, অ্যামপ্লিচিউড-ফ্রিকোয়েন্সি বৈশিষ্ট্য পরিমাপ করে
8. অ্যানালগ QRS ওয়েভফর্মের T-ওয়েভ অ্যামপ্লিচিউড, হার্ট রেট মান, R-ওয়েভ অ্যামপ্লিচিউড এবং R-ওয়েভ প্রস্থ পরিবর্তন করতে পারে;
9. শ্বাস-প্রশ্বাসের ওয়েভফর্ম সিমুলেট করুন;
A. সিগন্যালের অ্যামপ্লিচিউড সেট করুন;

দ্রষ্টব্য:

1. সিমুলেটর স্বয়ংক্রিয়ভাবে 98 রক্তে অক্সিজেনের মান, 80 পালস রেট, কার্ভের রক্তে অক্সিজেনের প্যারামিটার ডেটা তৈরি করবে,
এবং 4টি সাধারণ ইসিজি ওয়েভফর্ম এবং 15bpm শ্বাস-প্রশ্বাসের ওয়েভফর্ম হিসাবে শ্বাস-প্রশ্বাসের হার কোড করবে।
2. নকল আঙুলের অংশ, Spo2 সেন্সরের LED-এর বিপরীতে; এবং নকল আঙুলের অংশ, SpO2 সেন্সর PD-এর বিপরীতে; এবং নিশ্চিত করুন
যে নকল আঙুলের সাদা রঙের উইন্ডোটি SpO2 সেন্সরের PD-এর সাথে সারিবদ্ধ থাকে, অন্যথায় এটি অবৈধ ডেটার কারণ হবে।
3. সিমুলেটর স্বয়ংক্রিয়ভাবে লিড II অ্যামপ্লিচিউড 1mV তৈরি করবে, এবং হার্ট রেট সনাক্তকরণ ওয়েভ, স্কয়ার ওয়েভ, সাইনুসয়েডাল ওয়েভ,
QRS ওয়েভ, লিড II-এর সমস্ত অ্যামপ্লিচিউড 1mV।
4. যখন ব্যাটারি একটি নির্দিষ্ট মানের নিচে নেমে যায়, তখন ডিজিটাল ডিসপ্লের বিষয়বস্তু কম ব্যাটারি নির্দেশ করার জন্য ফ্ল্যাশ করবে, এবং তারপর চালিয়ে যাবে
প্রায় চার ঘন্টা কাজ করবে। অনুগ্রহ করে মনে রাখবেন যে এই সময়ে ইসিজি ওয়েভফর্ম অ্যামপ্লিচিউড হ্রাস পাবে।
5. ইসিজি মেশিনের সাথে ইসিজি অংশের সংযোগ: RA-R(ডান হাত), LA-L(বাম হাত), LL-F(বাম পা), RL-RF(ডান পা), C1-C6(বুকের লিড)।
6. পেশেন্ট মনিটরের সাথে ইসিজি অংশের সংযোগ: RA-ডান হাত (সাদা), LA-বাম হাত (কালো), LL-বাম পা (লাল), RL-ডান পা (সবুজ), C1-C6 বুকের লিড (বাদামী)।
7. ইসিজি অংশের 3টি লিড সংযোগ: RA-ডান হাত (সাদা), LA-বাম হাত (কালো), LL-বাম পা (লাল)।
8. বিভিন্ন পরিচয় সংশ্লিষ্ট সংযোগ: L-LA, R-RA, RF(N)-RL, F-LL, C-V।

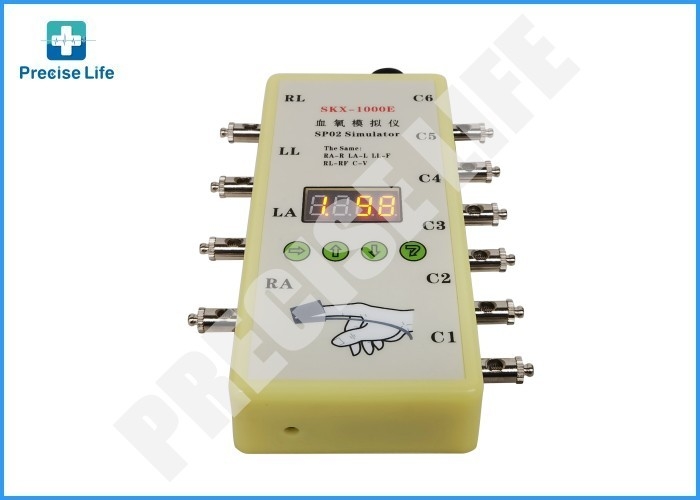

কী বর্ণনা:

4টি কী আছে, যথাক্রমে সিলেকশন কী, ইনক্রিজ কী, রিডিউসিং কী, এন্টার কী, একটি কী কম্বিনেশন সেট ছাড়াও

সিলেকশন কী:

এই কীটি আপনি যে প্যারামিটারটি পরিবর্তন করতে চান তা নির্বাচন করতে ব্যবহৃত হয়; 4টি LED টিউব চারটি কোড প্রদর্শন করে যা প্রদর্শিত হচ্ছে,
1ম LED ওয়েভফর্ম কোড প্রতিনিধিত্ব করে, LED 2-4 প্যারামিটার প্রতিনিধিত্ব করে (2 হল শতকের মান, 3 দশকে প্রতিনিধিত্ব করে, 4 এককে প্রতিনিধিত্ব করে)

ইনক্রিজ কী:

প্যারামিটার বাড়াতে এটি ব্যবহার করুন

রিডিউসিং কী:

প্যারামিটার কমাতে এটি ব্যবহার করুন

এন্টার কী:

আপনি নির্বাচিত প্যারামিটার নিশ্চিত করতে এটি ব্যবহার করুন

কম্বিনেশন কী:

একই সময়ে সিলেকশন কী এবং এন্টার কী চাপুন, এন্টার কী ছেড়ে দিন, সিলেকশন কী ছেড়ে দিন,

এন্টার কী আবার ডাবল-ক্লিক করুন, কম্বিনেশন কী সফলভাবে নির্বাচিত হয়েছে, এবং এটি ভিন্ন বিষয়বস্তু প্রদর্শন করবে।

প্রতিটি কোডের অপারেশন পদ্ধতি:

1. রক্তে অক্সিজেনের মান:
1) রক্তে অক্সিজেনের মান সেট করা হয়েছে: 80%, 85%, 90%, 98%, এই 4 পয়েন্টের মান সনাক্তকরণ ক্যালিব্রেশন, টলারেন্স<=1%;
60%, 65%, 70%, 75% এ, এই 4 পয়েন্টের মান সনাক্তকরণ ক্যালিব্রেশন, টলারেন্স<2%;
2) প্রাথমিক মান: 98%; এটি ইনক্রিজ কী এবং রিডিউসিং কী ব্যবহার করে সরাসরি রক্তে অক্সিজেনের মান নির্বাচন এবং সেট করা যেতে পারে।

2. পালস রেট মান:
1) পালস রেট মান সেট করা হয়েছে: 30, 60, 80, 100, 120, 160, 180, 240 bpm মোট 8টি পরীক্ষার পয়েন্ট;
2) টলারেন্স<=1 bpm;
3) প্রাথমিক মান 80 bpm, এটি ইনক্রিজ কী এবং রিডিউসিং কী ব্যবহার করে সরাসরি পালস রেট মান নির্বাচন এবং সেট করা যেতে পারে।

3. ওয়েভফর্ম ডেটা কার্ভ নির্বাচন:
ডেটা 1 হল BCI কার্ভ, ডেটা 2 হল কার্ভ।

4. সাধারণ ইসিজি ওয়েভফর্ম:
* হার্ট রেট সেটিং রেঞ্জ: 10-200bpm (প্রাথমিক মান: 60 bpm)
* সিগন্যাল অ্যামপ্লিচিউড স্থির
5. প্লাস-মাইনাস ট্রায়াঙ্গুলার ওয়েভফর্ম
* ফ্রিকোয়েন্সি রেঞ্জ: 10-300bpm (প্রাথমিক মান: 75 bpm)
* অ্যামপ্লিচিউড রেঞ্জ: 0.1-4Mv (10:0.1mV, 400:4mV)
* 2টি মোড, মোড 1: পজিটিভ ওয়েভফর্ম; মোড II: নেগেটিভ ওয়েভফর্ম; বেছে নিতে কম্বিনেশন কী ব্যবহার করুন।

6. স্কয়ার ওয়েভ
* ফ্রিকোয়েন্সি রেঞ্জ: 0.1Hz-10Hz (10:0.1Hz, 100:10Hz); (প্রাথমিক মান: 1 Hz )
* অ্যামপ্লিচিউড রেঞ্জ: 0.1-4Mv (10:0.1mV, 400: 4mV);
7. সাইনুসয়েডাল ওয়েভ
* ফ্রিকোয়েন্সি রেঞ্জ: 1-100Hz (প্রাথমিক মান: 25 Hz)
* অ্যামপ্লিচিউড রেঞ্জ: 0.1-4Mv (10:0.1mV, 400:4mV)

8. অ্যানালগ QRS-T ওয়েভফর্ম:
এই ওয়েভফর্মের 4টি অপারেটিং মোড আছে,
মোড 1: T-ওয়েভ অ্যামপ্লিচিউড পরিবর্তন করা যেতে পারে;
মোড 2: ওয়েভফর্ম ফ্রিকোয়েন্সি সেট করুন;
মোড 3: QRS ওয়েভফর্মের অ্যামপ্লিচিউড সেট করা;
মোড 4: QRS ওয়েভের প্রস্থ সেট করুন;

অপারেশন মোড কম্বিনেশন কী ব্যবহার করে পরিবর্তন করা যেতে পারে।
* T ওয়েভ অ্যামপ্লিচিউড সেটিং রেঞ্জ: 0.1mV-2mV; (প্রাথমিক মান: 10)
* ওয়েভফর্ম ফ্রিকোয়েন্সি সেটিং রেঞ্জ: 20-300bpm; (প্রাথমিক মান: 75)
* QRS ওয়েভফর্ম অ্যামপ্লিচিউড রেঞ্জ: 0.1mV-2mV;(প্রাথমিক মান: 1mV)
* QRS ওয়েভফর্ম প্রস্থ রেঞ্জ: 10ms-150ms;(প্রাথমিক মান: 80ms)

9. শ্বাস-প্রশ্বাসের ওয়েভ সিমুলেট করুন:

* ফ্রিকোয়েন্সি রেঞ্জ: 10-100time/min; (প্রাথমিক মান: 15bpm)
* দ্রষ্টব্য: শ্বাস-প্রশ্বাসের লিড হল RA-LL, বেসলাইন ইম্পিডেন্স হল 1k। যদি পেশেন্ট মনিটরের শ্বাস-প্রশ্বাসের লিড অন্য লিড হয়, তবে মনিটরের প্যারামিটার সেট করুন বা লিড সংযোগের উপায় পরিবর্তন করুন।

A. সিগন্যাল অ্যামপ্লিচিউড সেটিং:
* অ্যামপ্লিচিউড রেঞ্জ: 0.1mV-4mV (10:0.1mV, 400:4mV); (প্রাথমিক মান: 100)
* দ্রষ্টব্য: এই অ্যামপ্লিচিউড সেটিং 5, 6, 7 ওয়েভফর্ম অ্যামপ্লিচিউডকে প্রভাবিত করবে।
